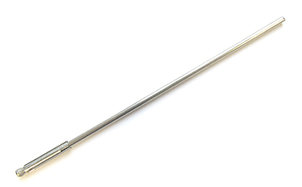

Гибкая связь-анкер Bever ZM 4-6 для монолитного бетона
- Производитель: BEVER
Описание товара
Область применения: Предназначены для установки на имеющееся основание из монолитного бетона и служат для соединения его с штучной облицовочной кладкой на определённом расстоянии. Это расстояние используется, как правило, для расположения эффективной теплоизоляция и воздушного вентиляционного зазора.
Гибкая связь-анкер ZM 4-6
Гибкая связь-анкер ZM 4-6 welle
Материал:связующий элемент и распорная гильза из нержавеющей стали.
Нагрузки:
|
на вырыв из бетона |
кН |
|
класс прочности В25 |
7 |
|
класс прочности В35 |
9 |
|
давления |
минимум 1 кН |
Рекомендации по расчёту:
|
величина зазора между соединяемыми стенами: |
количество на кв.м. |
|
до 120 мм |
5-6 шт |
|
от 120 до 150 мм |
7 шт |
|
от 150 до 170 мм |
8 шт |
|
от 170 до 200 мм |
9 шт |
В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.
Монтаж: Специальным сверлом SDS с ограничителем глубины сверления просверлить отверстие размером 6х40 мм. Удалить продукты сверления из отверстия. Ввести гибкую связь-анкер в отверстие. Специальным обсадным инструментом забить распорную гильзу, так чтобы она встала заподлицо с поверхностью бетона. Окончание связующего элемента (только ZM 4-6) длиной 25 мм загнуть под прямым углом, так чтобы связующий элемент на 50 мм входил в шов облицовочной кладки.
В ассортименте:
|
Артикул |
Наименование |
Размеры, мм |
Зазор, мм |
|
13900 |
ZM 4-6 4 x 200 |
4.0 x 200 |
до 85 |
|
13905 |
ZM 4-6 4 x 250 |
4,0 x 250 |
до 135 |
|
13915 |
ZM 4-6 4 x 275 |
4,0 x 275 |
до 160 |
|
13920 |
ZM 4-6 4 x 300 |
4,0 x 300 |
до 185 |
|
13935 |
ZM 4-6 4 x 360 |
4,0 x 360 |
до 245 |
|
13940 |
ZM 4-6 4 x 400 |
4,0 x 400 |
до 285 |
|
13700 |
ZM 4-6 welle 4 x 175 |
4,0 x 175 |
до 85 |
|
13705 |
ZM 4-6 welle 4 x 200 |
4,0 x 200 |
до 110 |
|
13710 |
ZM 4-6 welle 4 x 225 |
4,0 x 225 |
до 135 |
|
13720 |
ZM 4-6 welle 4 x 250 |
4,0 x 250 |
до 160 |
|
13725 |
ZM 4-6 welle 4 x 275 |
4,0 x 275 |
до 185 |
|
13735 |
ZM 4-6 welle 4 x 300 |
4,0 x 300 |
до 210 |
|
13750 |
ZM 4-6 welle 4 x 350 |
4,0 x 350 |
до 260 |
