Гибкая связь Bever Well-L для установки в кладочные швы
- Производитель: BEVER
Описание товара
Гибкая связь (ГС) Typ Well-L - область применения: Предназначены для установки в кладочные швы (как тонкие, так и стандартные) соединяемых стен (несущей и облицовочной). Может использоваться, как в системах с эффективной теплоизоляцией, так и без неё.

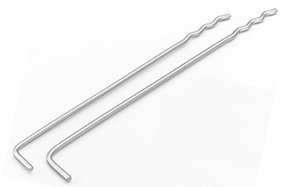

Гибкая связь Well-L
Материал:элемент из нержавеющей стали.
Нагрузки:
|
на вырыв |
не менее 1 кН |
|
давления |
минимум 1 кН |
Рекомендации по расчёту:
|
величина зазора между соединяемыми стенами: |
количество на кв.м. |
|
до 70 мм |
5 шт, d=3 мм |
|
от 70 до 120 мм |
6 шт, d=4 мм |
|
от 120 до 150 мм |
7 шт, d=4 мм |
|
от 150 до 170 мм |
8 шт, d=4 мм |
|
от 170 до 200 мм |
9 шт, d=4 мм |
В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.
Монтаж: Закладывается в шов в процессе кладки несущей стены, окончание не загибается. Глубина закладки в несущую и облицовочную кладку по 50 мм.
В ассортименте:
|
Артикул |
Наименование |
Размеры, мм |
Зазор, мм |
|
10600 |
Well-L 3,0 x 225 |
3,0 x 200 |
до 100 |
|
10610 |
Well-L 3,0 x 250 |
3,0 x 225 |
до 125 |
|
10620 |
Well-L 3,0 x 275 |
3,0 x 250 |
до 150 |
|
10630 |
Well-L 3,0 x 300 |
3,0 x 275 |
до 175 |
|
10640 |
Well-L 3,0 x 340 |
3,0 x 315 |
до 215 |
|
10650 |
Well-L 4,0 x 225 |
4,0 x 200 |
до 100 |
|
10660 |
Well-L 4,0 x 250 |
4,0 x 225 |
до 125 |
|
10670 |
Well-L 4,0 x 275 |
4,0 x 250 |
до 150 |
|
10680 |
Well-L 4,0 x 300 |
4,0 x 275 |
до 175 |
|
10690 |
Well-L 4,0 x 340 |
4,0 x 315 |
до 215 |
Гибкая связь Multi
Материал:элемент из нержавеющей стали.
Нагрузки:
|
на вырыв из кладки из силикатного кирпича с тонким швом |
1,5 кН |
|
давления |
не менее 1 кН |
Рекомендации по расчёту:
|
величина зазора между соединяемыми стенами: |
количество на кв.м. |
|
до 120 мм |
5 шт |
|
от 120 до 150 мм |
7 шт |
|
от 150 до 170 мм |
9 шт |
В краевых зонах фасада здания рекомендуем установить дополнительно еще 3 анкера на кв.м.
Монтаж: Закладывается в шов в процессе кладки несущей стены. Глубина закладки в несущую кладку - 90 мм и облицовочную кладку по 60 мм.
В ассортименте:
|
Артикул |
Наименование |
Размеры, мм |
Зазор, мм |
|
11451 |
Multi 250 |
250 |
до 100 |
|
11461 |
Multi 280 |
280 |
до 130 |
|
11471 |
Multi 300 |
300 |
до 150 |
|
11481 |
Multi 320 |
320 |
до 170 |
Гибкая связь Multi-Plus
Материал:элемент из нержавеющей стали.
Нагрузки:
|
на вырыв из шва кладки |
кН |
|
из силикатного кирпича |
1,5 |
|
щелевого кирпича |
0,88 |
|
давления |
не менее 1 кН |
Рекомендации по расчёту:
|
высота здания: |
количество на кв.м. |
|
до 12 м |
6 шт |
|
от 12 до 20 м |
8 шт |
В краевых зонах фасада здания рекомендуем установить дополнительно еще 4 анкера на кв.м.
Монтаж: Закладывается в шов в процессе кладки несущей стены. Глубина закладки в несущую кладку - 90 мм и облицовочную кладку по 50 мм.
В ассортименте:
|
Артикул |
Наименование |
Размеры, мм |
Зазор, мм |
|
13490 |
Multi Plus 280 |
280 |
до 130 |
|
13500 |
Multi Plus 300 |
300 |
до 150 |
|
13510 |
Multi Plus 320 |
320 |
до 170 |
|
13520 |
Multi Plus 340 |
340 |
до 190 |
|
13530 |
Multi Plus 360 |
360 |
до 210 |
